　　桥梁普查重要性

　　我国处于世界两大地震带即环太平洋地震带和亚欧地震带之间，是一个强震多发国家。我国地震的特点是发生频率高、强度大、分布范围广、伤亡大、灾害严重。几乎所有的省市、自治区都发生过六级以上的破坏性地震。强烈地震造成了人员伤亡和极大的经济损失，使建设成果毁于一旦，引发长期的社会、政治和经济问题，并带来难以慰藉的感情创伤。市政桥梁是生命线系统工程中的重要组成部分，在抗震救灾中，道路交通运输网是抢救人民生命财产和尽快恢复生产、重建家园、减轻次生灾害的重要环节。

　　桥梁在交通中起到贯通道路的作用，为了适应改善道路的线型，或者当线路受到建筑物及其他障碍物的限制时，往往需要修建斜支承梁式结构桥(简称斜桥)。在某些情况下，斜桥不但能使整个线路美观流畅，而且能缩短桥长，节省投资和材料，提高经济效益，因此斜桥已广泛用于城市道路和立交枢纽中。据统计，在道路上斜桥的数量可达到整条线路桥梁总座数的40%～50%。但当地震发生时，斜桥由于自身不规则的结构形式及结构受力的复杂性，斜桥比正桥在地震中更容易受到影响从而产生更大的地震位移。斜桥在任何角度的横向地震力作用下，都有可能发生上部结构的转动，从而产生桥梁破坏（如图1、图2所示）。这使得市政桥梁普查信息中，采集桥梁斜度的准确性至关重要。

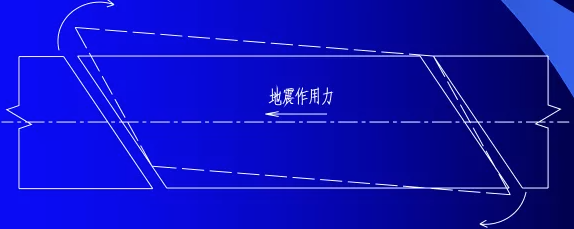

图1 斜桥受地震作用力扭转示意图

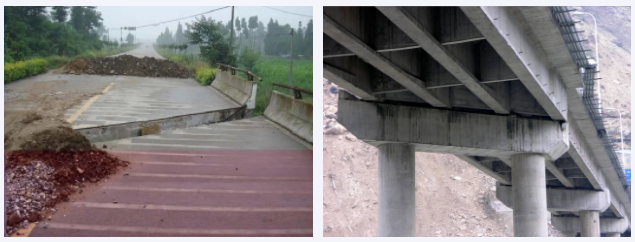

图2 斜桥受地震作用力扭转破坏

　　桥梁斜度普查方法

　　桥梁斜度应查询设计图纸、竣工图纸等档案资料，且结合现场普查桥梁结构未改变时，填写资料数据即可；对于缺少档案资料的桥梁，无档案资料的桥梁，桥梁斜度可以采取实地量测的方法进行。

　　桥梁上部结构支承中线与道路定测线夹角等于90°为正交，这种桥梁称为正交桥梁（简称正桥）；正桥的斜度为0°。（如图3所示桥梁正交图）

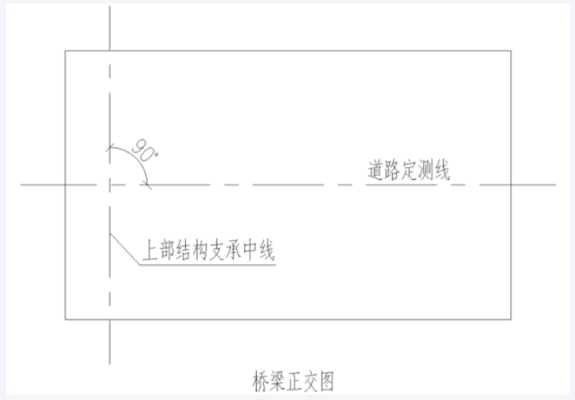

图3 桥梁正交图

　　桥梁上部结构支承中线与道路定测线夹角大于或小于90°为斜桥，斜度为上部结构支承中线与道路定测线法线（垂线）的夹角，暂不考虑斜度的正负判定，取绝对值即可；一般情况下，桥梁的斜度不会超过45°；特殊的异型框架或梁板组合构造等，会出现斜度大于45°的情况，但桥梁的最大斜度小于90°；一联桥中若支承中线互不平行，选取桥梁最大斜度值进行填写。用具体数字表示，同时保留整数。斜角为上部结构支承中线与道路定测线的夹角，斜度和斜角互为余角（斜度+斜角=90°）。（如图4所示桥梁斜交图）

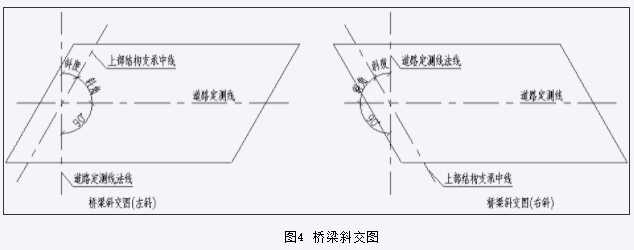

图4 桥梁斜交图

　　桥梁斜度现场复核方法，一般情况下，桥梁上部结构支承中线与桥面伸缩缝中线平行，一般桥面宽度无变化的情况下，桥面栏杆或护栏中线与道路定测线平行，测量桥面栏杆或护栏中线与桥面伸缩缝中线的夹角，可换算得出桥梁斜度。

　　斜度是桥梁普查中的一个重要指标，斜度是影响桥梁受力性能的主要因素,斜度越小,斜桥受力特点越接近于正桥；斜度越大,斜桥的结构形式及结构受力就更为复杂。（王政）
